混凝土膨胀剂分类：UEA膨胀剂,AEA膨胀剂,HEA膨胀剂，在普通混凝土中可抵消干缩或温度降低引起的 拉应力，起到良好的补偿收缩作用，能提高混凝土的抗裂防渗能 力，常用于配制膨胀混凝土或抗裂防渗混凝土，广泛地应用于防 水、抗渗、修补等工程中。一般常用的膨胀剂有硫铝酸盐类膨胀 剂（如UEA、明矾石膨胀剂EA—L型等），氧化钙类膨胀剂、复 合膨胀剂等。在实际使用中，膨胀剂类型、掺量及其使用条件对 混凝土的主要性能影响很大，现有的膨胀剂存在着实际掺量较大、 混凝土强度及耐久性发展与膨胀剂的膨胀速率不协调、膨胀效能 如何评价、钙矾石AFt相延迟性反应（DEF）等一系列问题，而目 前国内外这方面的研究成果较少。 本文分析和总结了膨胀剂在混凝土工程中的应用现状，目前 常用膨胀剂的特点和不足，对混凝土的补偿收缩原理，膨胀率与 收缩率的自协调问题；钙矾石膨胀机理；新型高效膨胀剂的研制 与开发等进行了探讨。 本文试图从膨胀剂不同掺量研究其对混凝土和砂浆主要性能 的影响，进行了一系列宏观力学性能试验研究；利用差热分析 （DTA）、扫描电子显微镜（SEM）等分析手段对钙矾石等水化产物的 结晶和生成量、形貌特征进行微观分析；并采用复合方法掺加新 型膨胀组分对硫铝酸盐类膨胀剂（UEA）进行了改性试验研究， 根据多因素模糊综合评价方法就各类膨胀剂的主要性能进行综合 评价，得出掺加新型膨胀组分PT的膨胀剂性能较优，取得了明显 的效果。正铝酸钙膨胀剂(简称AEA)是一种硫铝酸钙型混凝土膨胀剂,在制备混凝土时掺入水泥重量的8～12%,代替相同重量的水泥,制成补偿收缩混凝土.其特点是膨胀稳定快,膨胀能量大,后期强度高,干缩小.能防止混凝土建筑物的开裂,提高抗渗防水性能.普通混凝土的收缩开裂时有发生,导致渗漏,钢筋锈蚀,影响结构的使用功能和寿命.为此,国内外工程界在材料,设计和施工技术等方面进行了许多研究.工程实践证明:采用膨胀剂或膨胀水泥制成的膨胀混凝土,取代普通混凝土是较理想的建筑结构材料,将结构承重与结构自防水合二为一,具有优良的自防水性能.

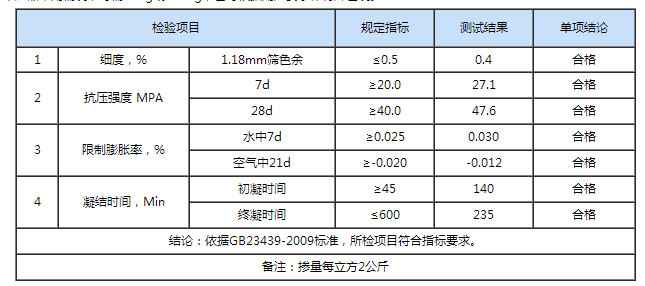

具体性能如下表：

　

 关键字：UEA\AEA\HEA

上一篇：SJ-K膨胀纤维抗裂防水剂_纤维膨胀剂_钾明矾生产厂家速凝剂厂 下一篇：JEA-A纤维膨胀剂_JEA-A纤维膨胀剂应用技术
